Модульний інвертор TommaTech Hera — комплексне силове рішення для побудови комерційних і промислових систем накопичення та керування енергією. Модульна архітектура дозволяє сформувати конфігурацію відповідно до параметрів конкретного об'єкта, поєднуючи PCS 125 кВт, MPPT 200 кВт та STS 500 кВт.
TommaTech Hera розроблений для роботи у складі систем накопичення енергії C&I (Commercial & Industrial). PCS, MPPT та STS відповідають за різні частини енергосистеми та разом забезпечують керування потоками енергії між акумуляторними батареями, електромережею, сонячною генерацією, генератором та навантаженням.
Модульна архітектура TommaTech Hera
Головна особливість рішення — можливість формувати силову частину системи з окремих функціональних модулів. Це дозволяє масштабувати систему відповідно до необхідної потужності та конфігурації енергопостачання об'єкта.
До складу модульного рішення входять:
- Hera PCS 125K — двонаправлений перетворювач енергії потужністю 125 кВт. Він забезпечує обмін енергією між високовольтною акумуляторною системою та AC-частиною об'єкта. PCS працює з батареями в діапазоні 630–1000 В DC, підтримує максимальний струм заряду та розряду 200 А, а максимальний ККД становить 98,5%.
- Hera MPPT 200K — модуль для інтеграції сонячної генерації максимальною потужністю 200 кВт. Він має 8 незалежних MPP-трекерів, максимальну вхідну напругу PV 800 В та робочий MPPT-діапазон 180–750 В. Максимальний ККД модуля становить 99%, а ефективність MPPT — 99,9%.
- Hera STS 500K — модуль статичного перемикання потужністю 500 кВт, призначений для організації роботи системи з мережею, навантаженням та генератором. Час переходу в автономний режим становить менше 20 мс.
Основні переваги TommaTech Hera
- Модульна конструкція — PCS, MPPT та STS можуть використовуватися для формування системи відповідно до вимог конкретного проєкту.
- PCS 125 кВт — двонаправлене перетворення енергії між високовольтною батареєю та AC-частиною системи.
- MPPT 200 кВт / 8 MPPT — можливість безпосередньої інтеграції потужної сонячної генерації.
- STS 500 кВт — робота з мережею, навантаженням та генератором із переходом в автономний режим менш ніж за 20 мс.
- Висока ефективність — максимальний ККД PCS досягає 98,5%, MPPT — 99%.
- Промислові комунікації — PCS підтримує Wi-Fi, RS485, CAN та Meter.
- Масштабування — декілька силових модулів можуть об'єднуватися для побудови систем більшої потужності.
- C&I призначення — рішення орієнтоване на комерційні та промислові системи накопичення енергії.
Hera PCS 125K — модуль перетворення енергії
PCS є основним двонаправленим силовим модулем системи. Для версії Hera PCS 125K номінальна активна потужність AC становить 125 кВт, максимальна повна потужність — 125 кВА.
Модуль працює з високовольтною акумуляторною системою 630–1000 В DC та підтримує максимальний струм заряду/розряду 200 А. Номінальна AC-напруга становить 220/380 або 230/400 В, підключення — 3L+N+PE. Максимальний ККД — 98,5%, європейський ККД — 97,8%.
PCS оснащений LCD-дисплеєм та підтримує Wi-Fi, RS485, CAN і Meter. Передбачено захист від перевантаження за струмом, перенапруги та короткого замикання на AC-виході, температурний захист, Anti-Islanding, контроль опору ізоляції та залишкового струму.
Габарити одного PCS-модуля — 543 × 310 × 775 мм, вага — 70,35 кг, ступінь захисту — IP65.
Hera MPPT 200K — модуль сонячної генерації
Hera MPPT 200K дозволяє інтегрувати в систему фотоелектричну генерацію потужністю до 200 кВт.
Модуль має 8 MPP-трекерів, максимальну PV-напругу 800 В, стартову напругу 200 В та робочий MPPT-діапазон 180–750 В. Діапазон MPPT при повному навантаженні становить 450–750 В, номінальна PV-напруга — 600 В.
Максимальний ККД становить 99%, ефективність MPPT — 99,9%. Модуль має ступінь захисту IP65, інтелектуальне повітряне охолодження, габарити 543 × 198 × 700 мм та вагу 41,75 кг.
Hera STS 500K — модуль статичного перемикання
Hera STS 500K забезпечує інтеграцію силової системи з електромережею, навантаженням та генератором.
Номінальна активна потужність становить 500 кВт, робоча напруга — 220/380 або 230/400 В, трифазна, частота — 50/60 Гц. Час переходу в автономний режим — менше 20 мс.
Габарити STS-модуля — 543 × 575 × 671 мм, вага — 108 кг, ступінь захисту — IP20.
Масштабування системи
Модульна архітектура Hera дозволяє будувати значно потужніші системи. За схемою виробника до одного STS 500K можна підключити паралельно до чотирьох PCS 125 кВт — таким чином формується конфігурація потужністю 500 кВт.
Також виробник передбачає паралельне об'єднання до 5 STS, що дозволяє сформувати систему потужністю до 2,5 МВт. Один PCS може підтримувати до 16 паралельно підключених батарейних стійок. Це прямо показано на схемі типових конфігурацій на сторінці 5 документації TommaTech.
Для яких об'єктів підходить TommaTech Hera?
Модульний інвертор TommaTech Hera призначений для побудови систем накопичення енергії комерційного та промислового класу. Рішення може застосовуватися на виробничих підприємствах, складських і логістичних комплексах, комерційних об'єктах та інших об'єктах, де необхідне керування потоками енергії між мережею, акумуляторною системою, сонячною генерацією та резервним генератором.
Завдяки модульній архітектурі конфігурація може підбиратися відповідно до потужності об'єкта та необхідного сценарію роботи.
Підберемо конфігурацію TommaTech Hera під ваш об'єкт
TommaTech Hera — модульне рішення, конфігурація якого формується відповідно до конкретного проєкту. Кількість PCS, MPPT та конфігурація STS залежать від необхідної потужності, параметрів акумуляторної системи, наявності сонячної генерації, генератора та особливостей електромережі об'єкта.
Звертайтеся до наших спеціалістів для розрахунку системи TommaTech Hera. Допоможемо підібрати необхідну конфігурацію PCS, MPPT та STS, акумуляторну систему та сформувати комплексне рішення відповідно до потреб вашого бізнесу.

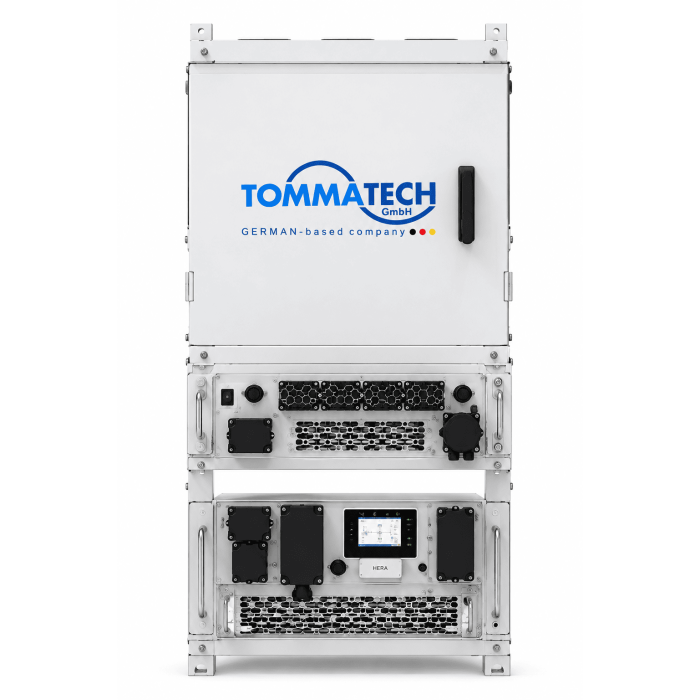

-700x700.png "Модульний інвертор TommaTech Hera (STS + MPPT + PCS)")

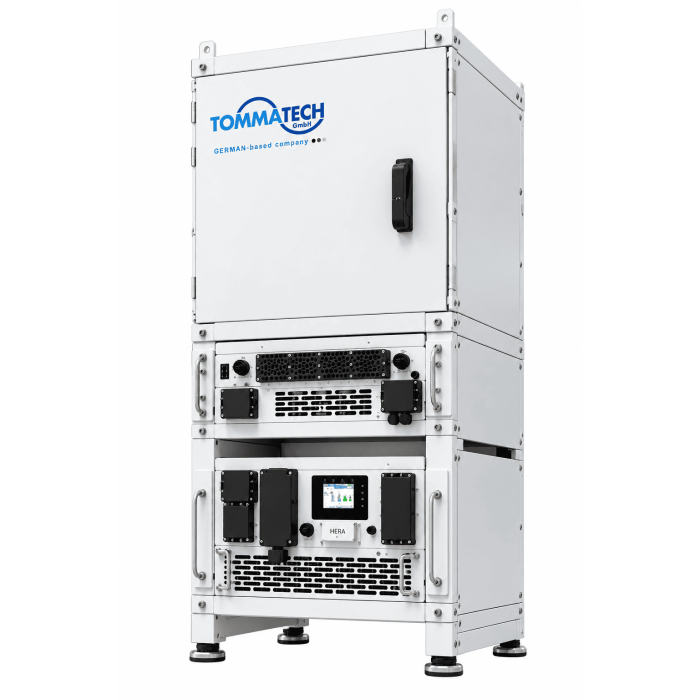

-700x700.png "Модульний інвертор TommaTech Hera (STS + MPPT + PCS)")
